[backcolor=rgb(249, 249, 249)]模块安装：[/backcolor]

[backcolor=rgb(249, 249, 249)][/backcolor]

[backcolor=rgb(249, 249, 249)]（一）接线说明[/backcolor]

[backcolor=rgb(249, 249, 249)] [/backcolor]

[attach]21569[/attach]

[backcolor=rgb(249, 249, 249)][/backcolor]

[backcolor=rgb(249, 249, 249)][/backcolor]

[backcolor=rgb(249, 249, 249)]1.准备一台电脑，然后使用与电脑在同一局域网的网线连接RS485接口（图中接口1）。[/backcolor]

[backcolor=rgb(249, 249, 249)][/backcolor]

[backcolor=rgb(249, 249, 249)]2.编程线的一端连三菱plc采集器的COM口（图中接口2），另一端接PLC的编程口。[/backcolor]

[backcolor=rgb(249, 249, 249)] [/backcolor]

[backcolor=rgb(249, 249, 249)]（二）参数配置[/backcolor]

[backcolor=rgb(249, 249, 249)][/backcolor]

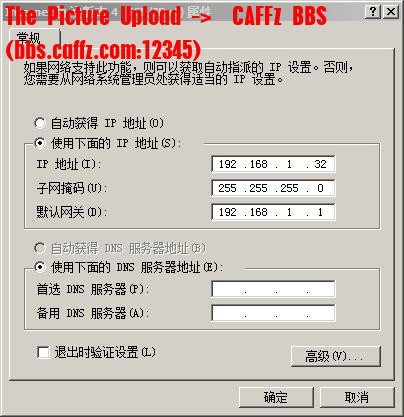

[backcolor=rgb(249, 249, 249)]1.打开电脑的网上邻居，修改电脑的IP地址(见下图)，以192.168.1.32为例[/backcolor]

[backcolor=rgb(249, 249, 249)] [/backcolor]

[attach]21565[/attach]

[backcolor=rgb(249, 249, 249)] [/backcolor]

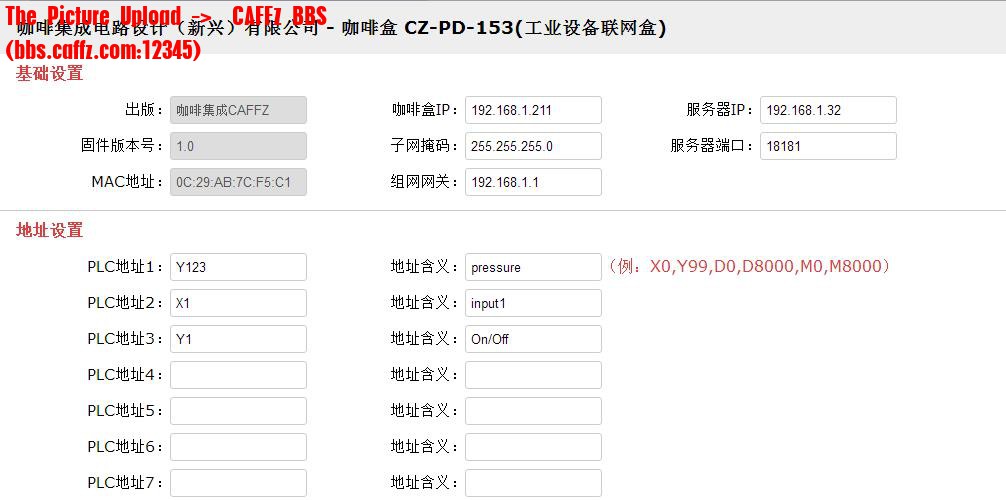

[backcolor=rgb(249, 249, 249)]2.在电脑用浏览器打开[backcolor=transparent]http://192.168.1.211/[/backcolor][/backcolor]

[backcolor=rgb(249, 249, 249)][backcolor=transparent] [/backcolor][/backcolor]

[attach]21561[/attach]

[backcolor=rgb(249, 249, 249)][backcolor=transparent] [/backcolor][/backcolor]

[backcolor=rgb(249, 249, 249)]（1）将“服务器IP” 设置为 本机的IP地址192.168.1.32，“服务器端口”要设置。[/backcolor]

[backcolor=rgb(249, 249, 249)]（2）在“PLC地址”中填入需要查看内容的PLC地址，单击保存。[/backcolor]

[backcolor=rgb(249, 249, 249)]（3）从咖啡盒中拔出编程线，等待1秒，再重新插好（第一步中的COM口）。[/backcolor]

[backcolor=rgb(249, 249, 249)][/backcolor]

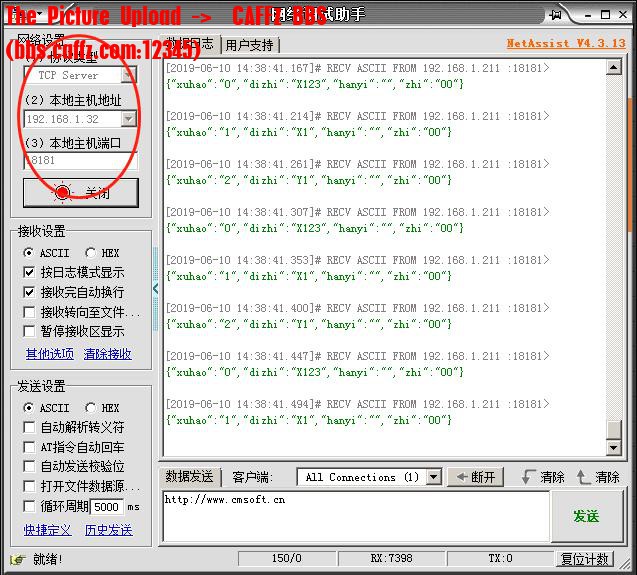

[backcolor=rgb(249, 249, 249)]（三）用高级语言编写Server Socket例子，可实时监听到咖啡盒发过来的PLC地址内容(例子代码见附件)，PLC地址内容将保存在C:file1.txt中。[/backcolor]
